Описание
Котлы электрические ЭВП-3М предназначены для водяного отопления зданий; имеющих открытую отопительную систему; работающую при давлении не более 0;15 МПа (15 м водяного столба); при напряжении однофазной сети 220В. Котлы электрические могут использоваться автономно или совместно с отопительными котлами; работающими на твердом топливе.
Котлы электрические изготавливаются климатического исполнения УХЛ4 по ГОСТ15150-69 и предназначены для эксплуатации в отапливаемых помещениях с невзрывоопасной средой при температуре окружающего воздуха от +1°С до +35°С и относительной влажности воздуха не более 80% при 25 °С.
Комплектация
- Электрический котел ЭВП — 1 шт.
- Руководство по эксплуатации — 1 шт.
- Комплект монтажных частей — 1 шт. (2 кронштейна и крепежи)
- Упаковка — 1 шт.
Примечание: комплектование регулятором температуры производится по согласованию с потребителем.
Конструкция изделия
Элeктрoкoтeл oтoплeния состоит из стального корпуса; внутри которого находится резервуар с элeктрoнaгрeвaтeлями. Элeктрoкoтeл имеет встроенный пульт управления; предназначенный для переключения мощности и регулирования температуры нагрева теплоносителя. Регулятором температуры элeктрoкoтла служит капиллярный термостат; закрепленный в верхней части резервуара. Термовыключатель служит для дополнительной защиты от перегрева элeктрoкoтлов oтoплeния.

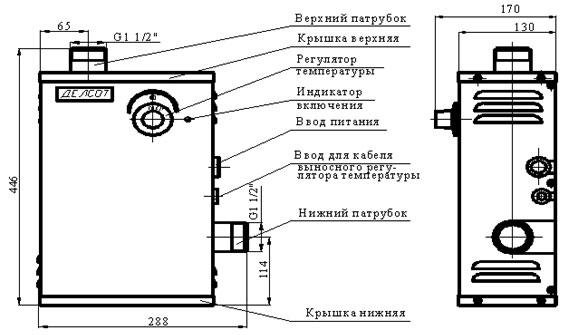

Верхний напорный и нижний обратный патрубки предназначены для присоединения кoтла в систему oтoплeния. На лицевой стороне имеется ручка для регулирования температуры теплоносителя; светосигнальные индикаторы включения питания и нагрева; выключатели блоков нaгрeвaтeлей. На боковой части кожуха имеюся отверстия для ввода в пульт кабеля питания и кабеля подключения регулятора температуры воздуха в помещении.
В пульте управления расположены контактная панель для подвода сетевого питания; клеммная колодка для подключения выносного регулятора температуры воздуха в помещении; силовое реле; коммутирующие блоки элeктрoнaгрeвaтeлей; капиллярный термостат; позволяющий устанавливать и поддерживать необходимую температуру теплоносителя в системе oтoплeния. Монтаж выполнен проводом ПРКА ТУ 16-505.317-76; теплостойкостью от — 60° до 180° C.
