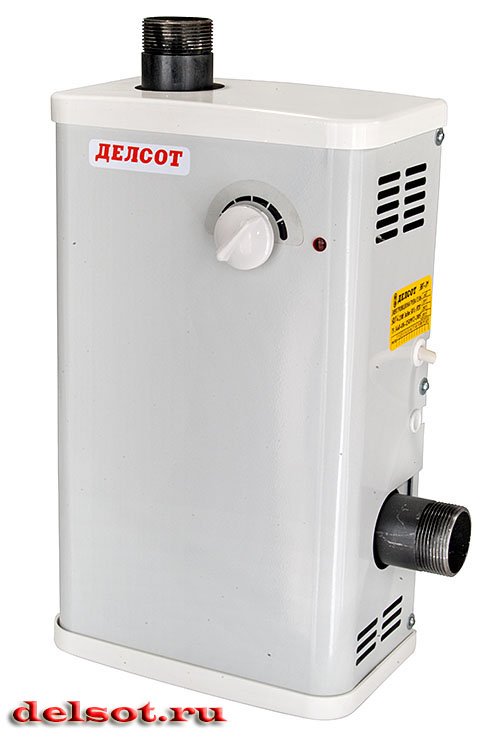

Электрокотел Stanless ЭВП-4,5

Описание

Электрокотел Stanless ЭВП-4,5 разработан для организации водяного отопления в зданиях с открытой отопительной системой. Устройство работает при давлении до 0,15 МПа (15 м водяного столба) и поддерживает подключение к однофазной сети напряжением 220 В или трёхфазной — 380 В. По умолчанию котёл поставляется с перемычкой для подключения к однофазной сети 220 В.

Устройство оборудовано встроенным пультом управления, позволяющим регулировать температуру теплоносителя. Для более точного контроля микроклимата возможно подключение выносного регулятора температуры, который будет поддерживать заданный уровень тепла в помещении.

Котёл соответствует климатическому исполнению УХЛ4 (ГОСТ 15150-69). Его можно эксплуатировать в отапливаемых помещениях со следующими условиями:

• температура воздуха: от +1 °C до +35 °C;
• относительная влажность воздуха: не более 80 % (при температуре 25 °C);
• среда: невзрывоопасная.

Комплектация

• электрический котёл ЭВП — 1 шт.;
• паспорт по эксплуатации — 1 шт.;
• комплект монтажных частей (2 кронштейна и крепёжные элементы) — 1 шт.;
• упаковка — 1 шт.

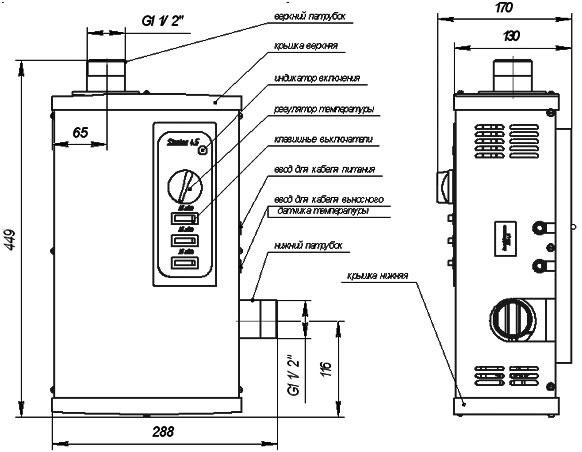

Конструкция изделия

Котёл представляет собой стальной корпус с внутренним резервуаром, в котором размещены электронагреватели. Управление устройством осуществляется через встроенный пульт, позволяющий переключать мощность и регулировать температуру теплоносителя.

Основные элементы управления и защиты:

• капиллярный термостат (расположен в верхней части резервуара, отвечает за регулирование температуры);
• термовыключатель (обеспечивает дополнительную защиту от перегрева).

Для интеграции котла в систему отопления предусмотрены:

• верхний напорный патрубок;
• нижний обратный патрубок.

На лицевой панели размещены:

• ручка регулировки температуры теплоносителя;
• светосигнальные индикаторы включения питания и нагрева;
• выключатели блоков нагревателей.

На боковой части кожуха имеются отверстия для ввода:

• кабеля питания;
• кабеля подключения выносного регулятора температуры.

Внутри пульта управления находятся:

• контактная панель для подвода сетевого питания;
• клеммная колодка для подключения выносного регулятора температуры;
• силовые реле, коммутирующие блоки электронагревателей;
• капиллярный термостат для установки и поддержания температуры теплоносителя.

Электромонтаж выполнен проводом ПРКА (ТУ 16-505.317-76) с температурной стойкостью от –60 °C до +180 °C.

Гарантия — 1 год.
