Электрокотел Stanless LUX ЭВП-9м

Описание

Электрокотел Stanless LUX ЭВП-9м разработан для организации водяного отопления в зданиях с открытой системой отопления. Устройство работает при максимальном давлении 0,15 МПа (что соответствует 15 метрам водяного столба) и поддерживает подключение к трёхфазной сети напряжением 380 В либо к однофазной сети 220 В.

Устройства могут функционировать как самостоятельно, так и в комбинации с котлами на твёрдом топливе. В стандартную комплектацию входит встроенный пульт управления, позволяющий регулировать температуру теплоносителя. При необходимости можно дополнительно установить выносной регулятор температуры — он поможет поддерживать нужный температурный режим в отапливаемом помещении.

Котлы соответствуют климатическому исполнению УХЛ4 (согласно ГОСТ 15150‑69). Их можно эксплуатировать в отапливаемых помещениях со следующими условиями:

• невзрывоопасная среда;
• температура воздуха: от +1 °C до +35 °C;
• относительная влажность воздуха — не более 80 % (при температуре 25 °C).

Комплектация

• электрический котёл ЭВП — 1 шт.;
• руководство по эксплуатации — 1 шт.;
• упаковка — 1 шт.

Примечание: регулятор температуры включается в комплект по согласованию с заказчиком.

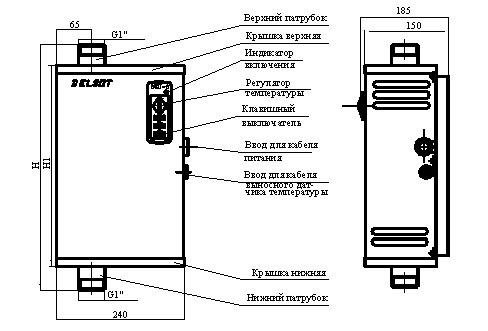

Конструкция устройства

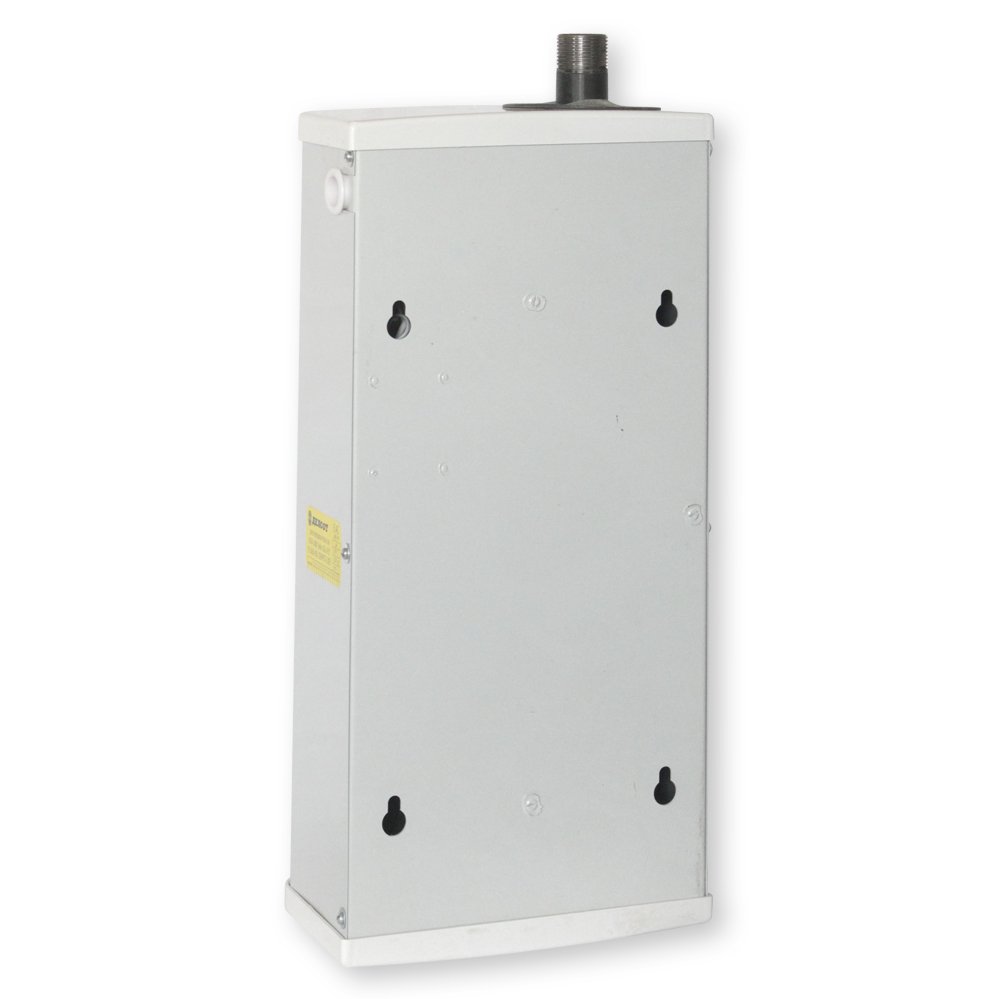

Котел представляет собой стальной корпус с внутренним резервуаром, в котором размещены электронагреватели. Управление устройством осуществляется через встроенный пульт — с его помощью переключают мощность и регулируют температуру теплоносителя.

Для контроля температуры используется капиллярный термостат, установленный в верхней части резервуара. Дополнительную защиту от перегрева обеспечивает термовыключатель.

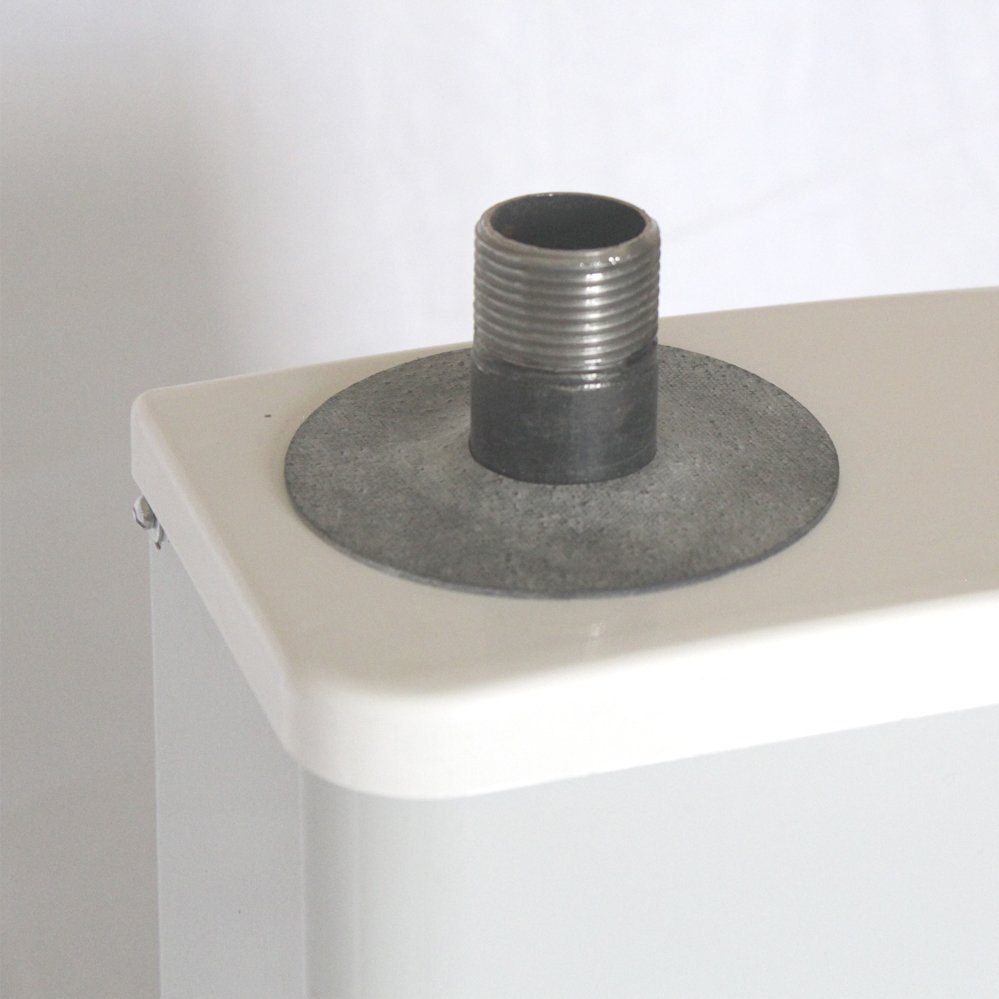

Подключение котла к системе отопления выполняется через два патрубка:

• верхний напорный;
• нижний обратный.

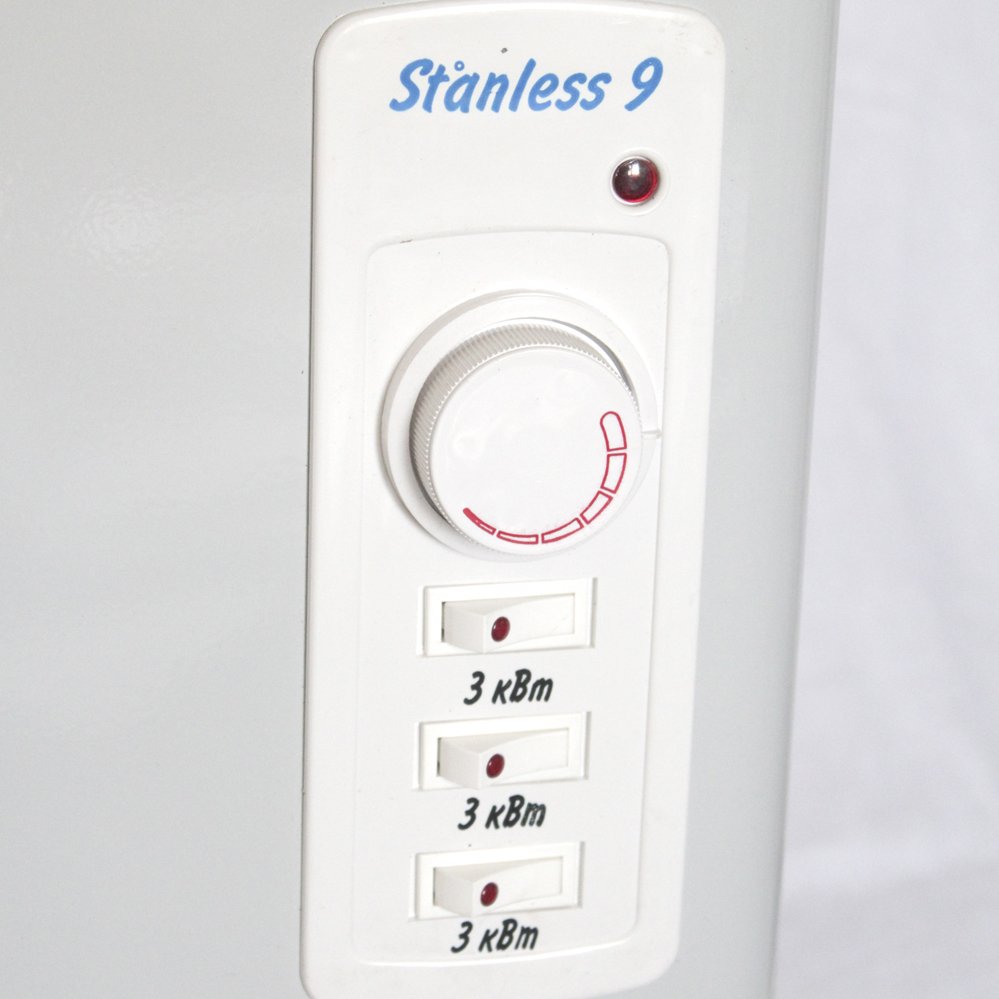

На лицевой панели расположены:

• ручка регулировки температуры теплоносителя;
• световые индикаторы включения питания и нагрева;
• выключатели блоков нагревателей.

На боковой части кожуха предусмотрены отверстия для ввода:

• кабеля питания;
• кабеля подключения выносного регулятора температуры.

Внутри пульта управления находятся:

• контактная панель для подключения к сети;
• клеммная колодка для выносного регулятора температуры;
• силовое реле;
• коммутирующие блоки электронагревателей;
• капиллярный термостат для установки и поддержания температуры теплоносителя.

Для монтажа использован провод ПРКА (ТУ 16‑505.317‑76) с температурным диапазоном эксплуатации от −60 °C до +180 °C.

Гарантия — 1 год.
