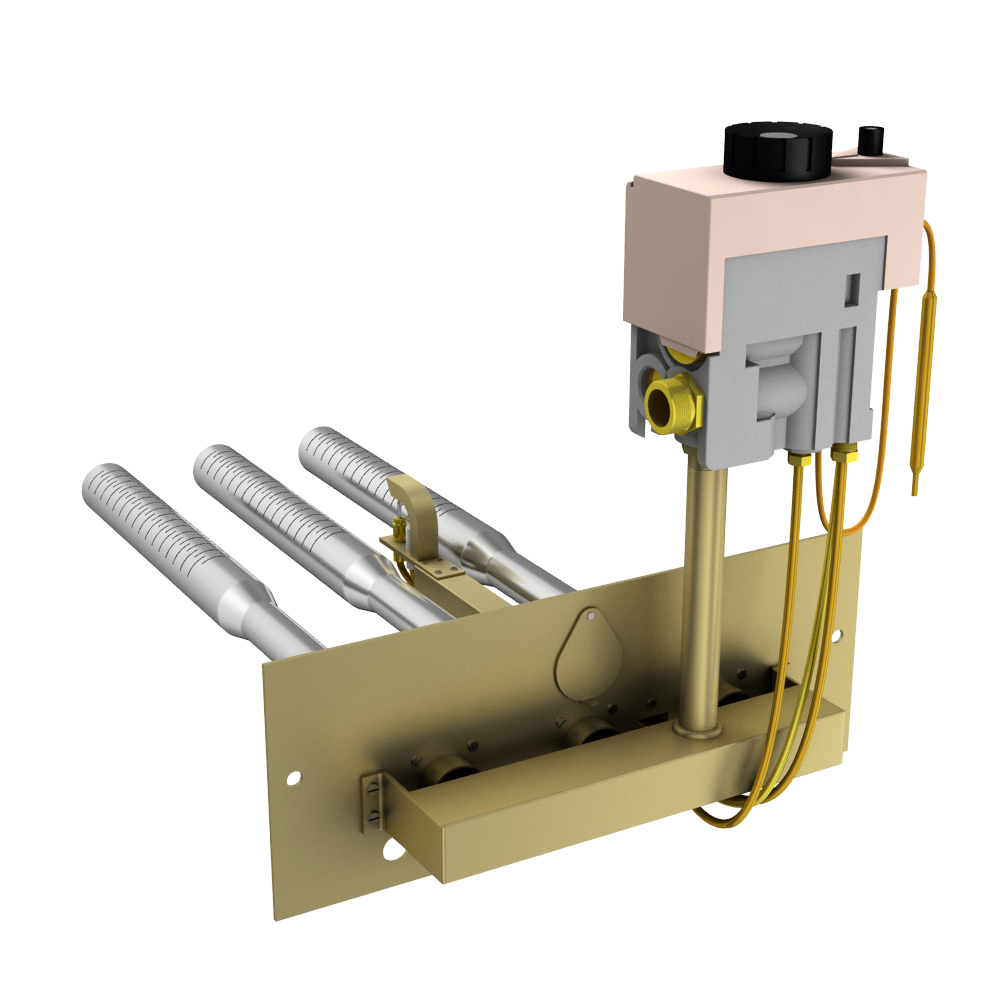

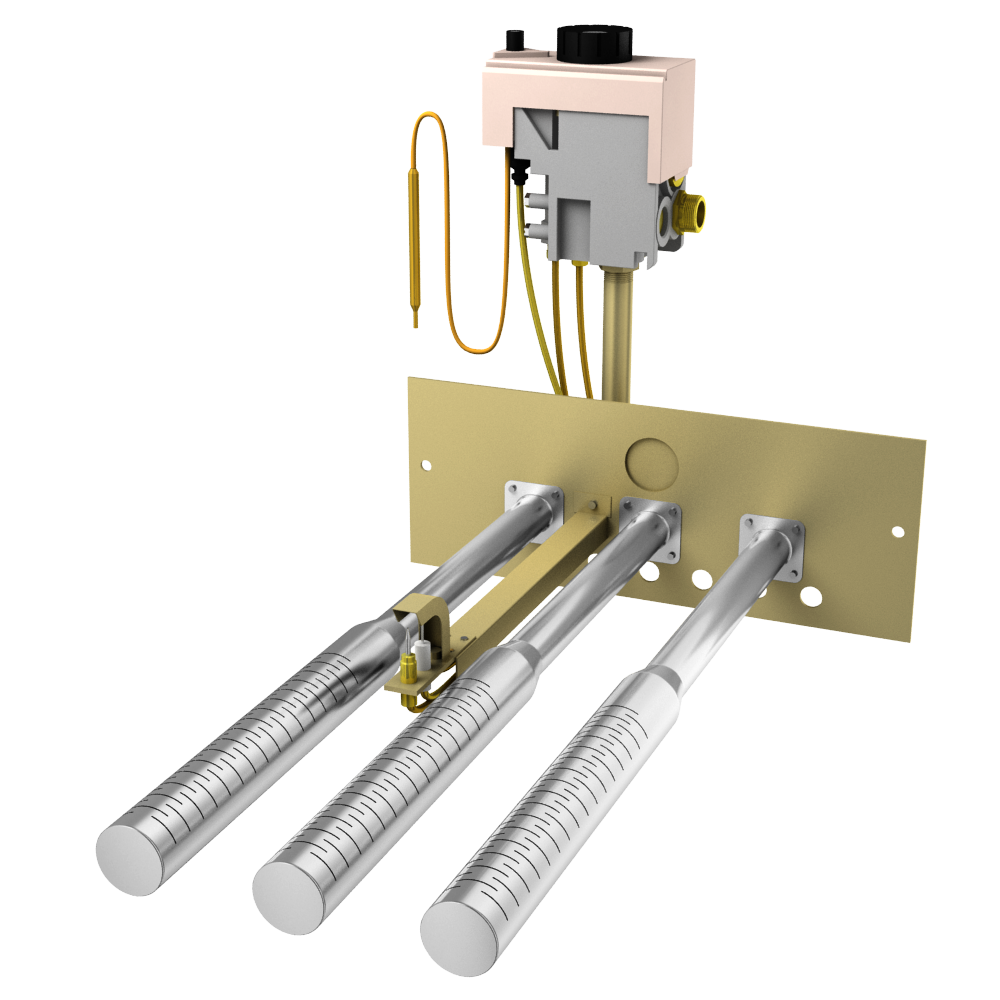

Горелка газовая УГ-36 (для Каракан-30 ТЭГВ)

Описание

Принцип действия газовой горелки

Газ через штуцера подвода поступает в автоматику; далее из коллектора через сопла истекает в насадки основной горелки; частично инжектируя воздух для горения. Вторичный воздух поступает через щелевые отверстия шибера. Устройство снабжено автоматикой регулирования и безопасности «Evro-sit»; которое обеспечивает в автоматическом режиме нагрев теплоносителя до определенной температуры и плавное снижение расхода газа до минимальной тепловой мощности основной горелки. На верхней части блока размещены ручки управления; а к нижней части присоединяются термопара; датчик тяги; трубка запальника. К сифону; находящемуся под ручкой; припаяна капиллярная трубка с термобаллоном. По принципу действия автоматика относится к термоэлектрическим манометрическим системам прямого действия. Она состоит из электромагнитного клапана; работающего за счет ЭДС термопары и терморегулирующего клапана; управляемого манометрическим сильфонным преобразователем через усилительный рычаг.

Автоматика выполняет следующие функии:

• Обеспечивает подачу газа на основную горелку и запальник посредством ручного управления;
• Автоматически отключает подачу газа в отопительный агрегат при погасании запальника или нарушении тяги в дымоходе (при срабатывании датчика перегрева);
• Обеспечивает мгновенное отключение подачи газа в аппарат нажатием на выключающие кнопки;
• Автоматически обеспечивает перевод основной горелки в режим «малое пламя» и полное отключение основной горелки при повышении температуры сверх заданной; или при закипании воды в теплообменнике агрегата;
• Обеспечивает ручное выключение газа на основную гореку при работающей запальной горелке.
