Описание
Тепловая пушка СФО-5 предназначена для обогрева жилых, производственных и вспомогательных помещений площадью до 50 м2. Оборудование можно использовать не на полную мощность (2,5 или 2,5 кВт), но сохраняя при этом мощность воздушного потока.
Устройство и работа пушки

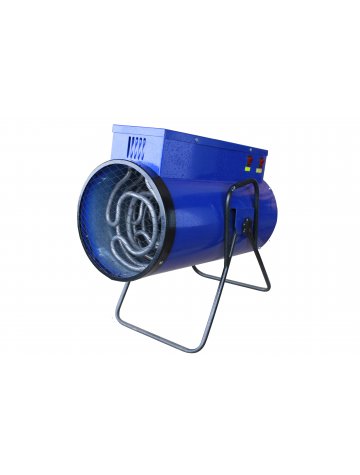

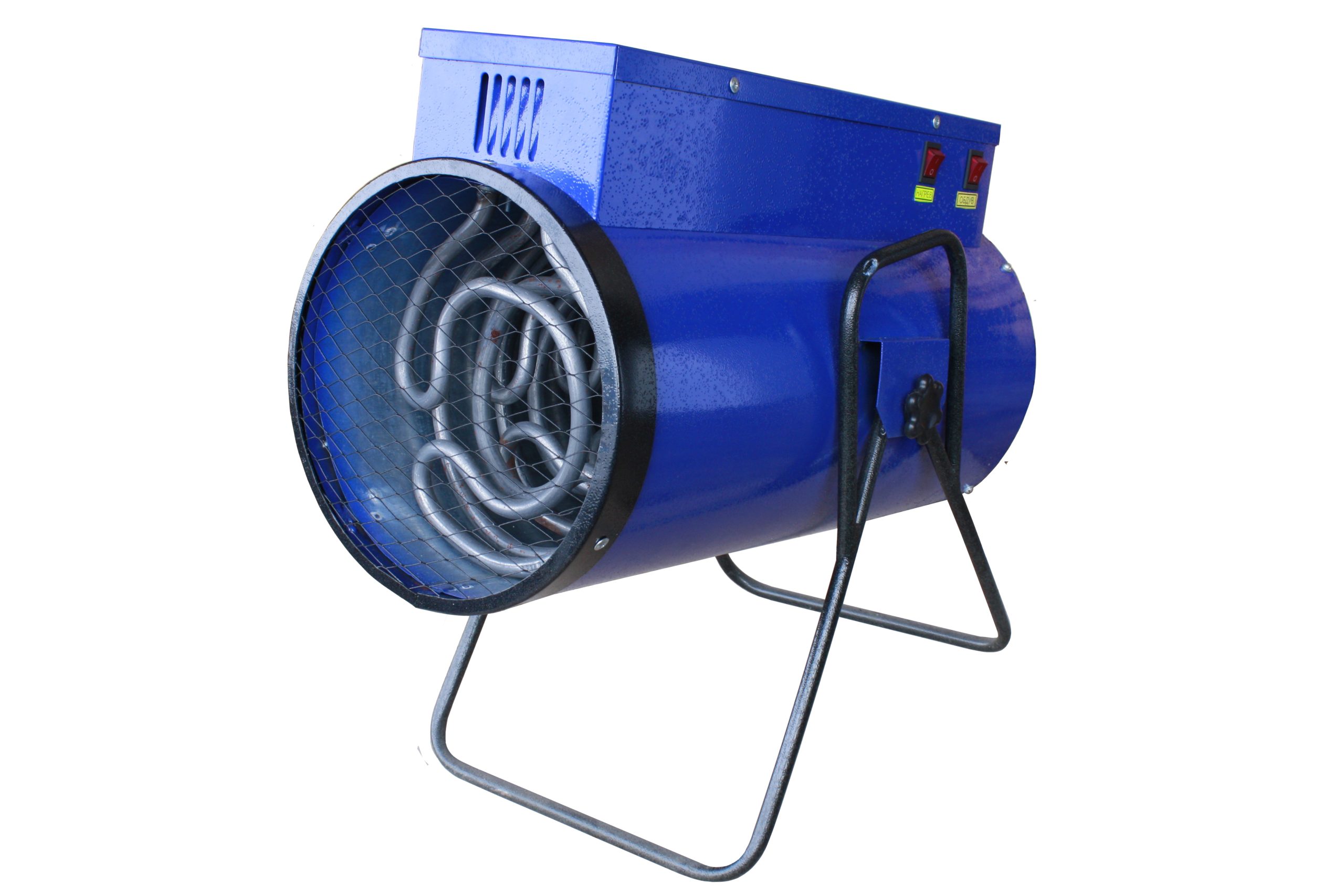

Пушка СФО-5 представляет собой цилиндрический корпус, внутри которого расположены трубчатые электронагреватели (ТЭН), электродвигатель с крыльчаткой (вентилятор). Корпус установлен на раме с возможностью регулировки угла наклона поступающего тепла. Сверху находится коробка управления, на которой расположены органы управления: переключатель двигателя – для включения и отключения обдува; переключатели ТЭН – для включения и отключения нагрева; ручка терморегулятора.
Во время работы воздушный поток от вентилятора, проходя через пушку, обдувает ТЭН и нагревается до определенной температуры.
Предусмотрен аварийный датчик, отключающий ТЭН и вентилятор при достижении температуры внутри корпуса свыше 70°С и реле задержки обдува, срабатывающее после отключения прибора.
Условия эксплуатации
Тепловая пушка предназначена для эксплуатации в помещениях (объемах) с искусственно регулируемыми микроклиматическими условиями при отсутствии воздействия атмосферных осадков, песка и пыли в воздухе и повышенной конденсации влаги.
Тепловые пушки должны эксплуатироваться в районах с умеренным и холодным климатом в помещениях с температурой от плюс 1?С до плюс 40?С в условиях, исключающих попадание на него капель и брызг (климатическое исполнение УХЛ4 по ГОСТ 15150-69), при относительной влажности не более 80%.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры тепловой пушки сверх допустимых пределов и разрушающих металл и изоляцию.
Подготовка к работе
Перед включением тепловой пушки необходимо:
- Проверить надежность защитного заземления, сопротивление изоляции ТЭН, двигателя и пусковой аппаратуры, а также протянуть все резьбовые соединения токоведущих частей изделия.
- Перед включением тепловой пушки, находившейся под воздействием отрицательных температур, необходимо выдержать её при рабочей температуре не менее 2-х часов.
Порядок работы
Перед подключением тепловой пушки убедитесь, что клавиши на панели управления находятся в положении выключено.
Работа тепловой пушки:
- Переведите клавишу «ОБДУВ» в положение «I» для включения вентилятора;
- Установите ручкой терморегулятора необходимую температуру;
- Переведите клавишу «12 кВт» в положение «I» для включения первой группы ТЭН;
- Переведите клавишу «6 кВт» в положение «I» для включения второй группы ТЭН (действует только совместно с первой группой);
- Выключение прибора производится в обратной последовательности.
После перевода выключателя в положение «Выкл» вентилятор прибора продолжает работу, охлаждая ТЭН, после чего автоматически выключается (автообдув). Отсутствие обдува в электрокалорифере значительно снижает срок службы нагревательных элементов (ТЭН)!
Обслуживание пушки
При работе прибора должны быть соблюдены следующие требования:
- Не реже одного раза в четыре месяца необходимо проверять состояние контактов на выводах нагревателей. Контактные поверхности должны быть чистыми, не окисленными: плотность контактных соединений должна быть такова, чтобы не возникло искрение.
- Не реже одного раза в четыре месяца проверять сопротивление изоляции ТЭН относительно корпуса, эту проверку производить перед каждым включением после длительного простоя (более 35 дней).
- Не реже одного раза в три месяца необходимо проверять состояние контактов на магнитном пускателе, производить подтяжку резьбовых соединений.
- Не реже одного раза в три месяца необходимо проверять состояние защитного заземления.
Прибор должен храниться только в закрытых помещениях в условиях, исключающих возможность механических воздействий и повышенной влажности.
Транспортирование тепловой пушки в заводской упаковке допускается производить любым видом транспорта на любые расстояния.
Меры безопасности
Тепловая пушка по типу защиты от поражения электрическим током относится к классу I по ГОСТ 27570.0-87.
При эксплуатации соблюдайте общие правила электробезопасности при пользовании электроприборами.
В целях обеспечения пожарной безопасности строго соблюдайте следующие правила:
- не накрывайте тепловую пушку;
- не устанавливайте тепловую пушку вблизи легковоспламеняющихся материалов;
- работающую пушку не оставляйте без присмотра.
Гарантийный срок
Гарантия — 12 месяцев, но не более 1,5 лет с момента изготовления. Дата продажи проставляется на отрывном талоне настоящего руководства. Продукция получила декларацию о соответствии ТУ.
