Электрокотел Stanless ЭВП-9м

Описание

Электрокотел Stanless ЭВП-9м разработан для организации водяного отопления в зданиях с открытой отопительной системой. Оборудование функционирует при давлении до 0,15 МПа (15 м водяного столба) и поддерживает работу как от трёхфазной сети (380 В), так и от однофазной (220 В). Устройства могут эксплуатироваться как самостоятельно, так и в комбинации с котлами на твёрдом топливе.

В стандартную комплектацию входит встроенный пульт управления, позволяющий регулировать температуру теплоносителя. При необходимости можно дополнительно установить выносной регулятор температуры, который будет поддерживать заданный уровень тепла в помещении.

Оборудование соответствует климатическому исполнению УХЛ4 (ГОСТ 15150‑69). Его можно использовать в отапливаемых помещениях с невзрывоопасной средой при следующих условиях:

• температура воздуха: от +1 °C до +35 °C;
• относительная влажность: не более 80 % (при температуре +25 °C).

Комплектация

• электрический котёл ЭВП — 1 шт.;
• руководство по эксплуатации — 1 шт.;
• упаковка — 1 шт.

Примечание: регулятор температуры поставляется по согласованию с заказчиком.

Конструкция

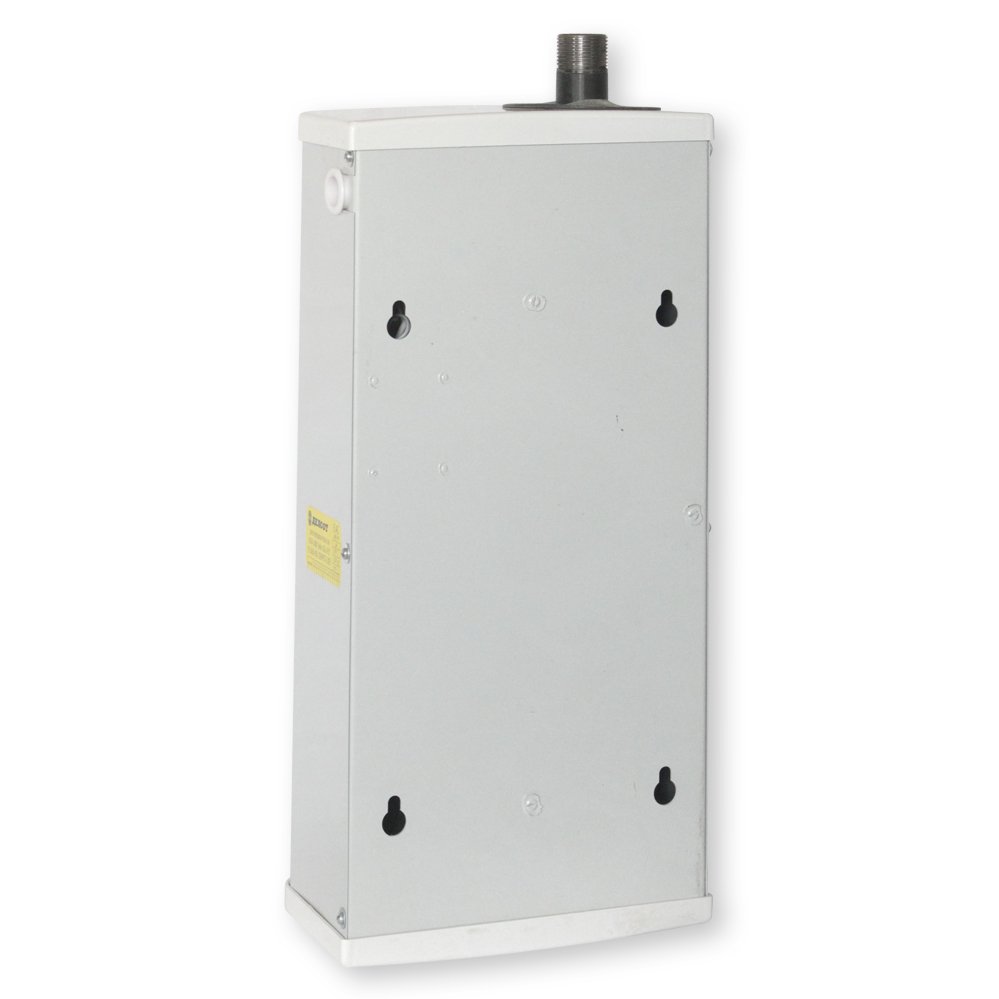

Устройство представляет собой стальной корпус с внутренним резервуаром, в котором размещены электронагреватели. Встроенный пульт управления позволяет переключать мощность и регулировать температуру теплоносителя.

Для контроля температуры используется капиллярный термостат, установленный в верхней части резервуара. Дополнительную защиту от перегрева обеспечивает термовыключатель.

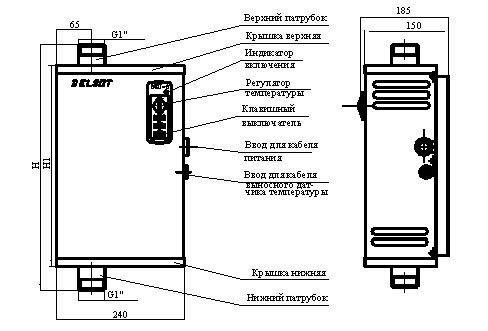

Конструкция включает:

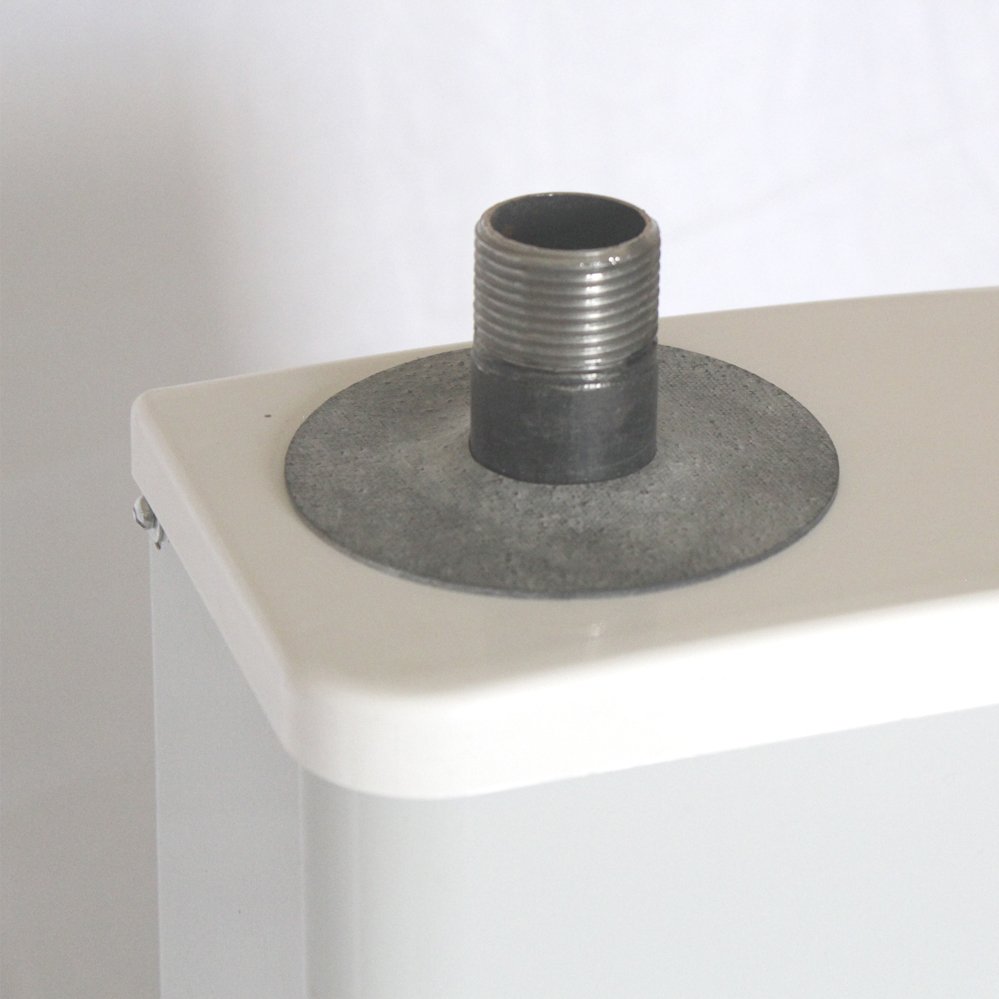

• верхний напорный патрубок — для подключения к системе отопления;
• нижний обратный патрубок — для интеграции в отопительную систему;

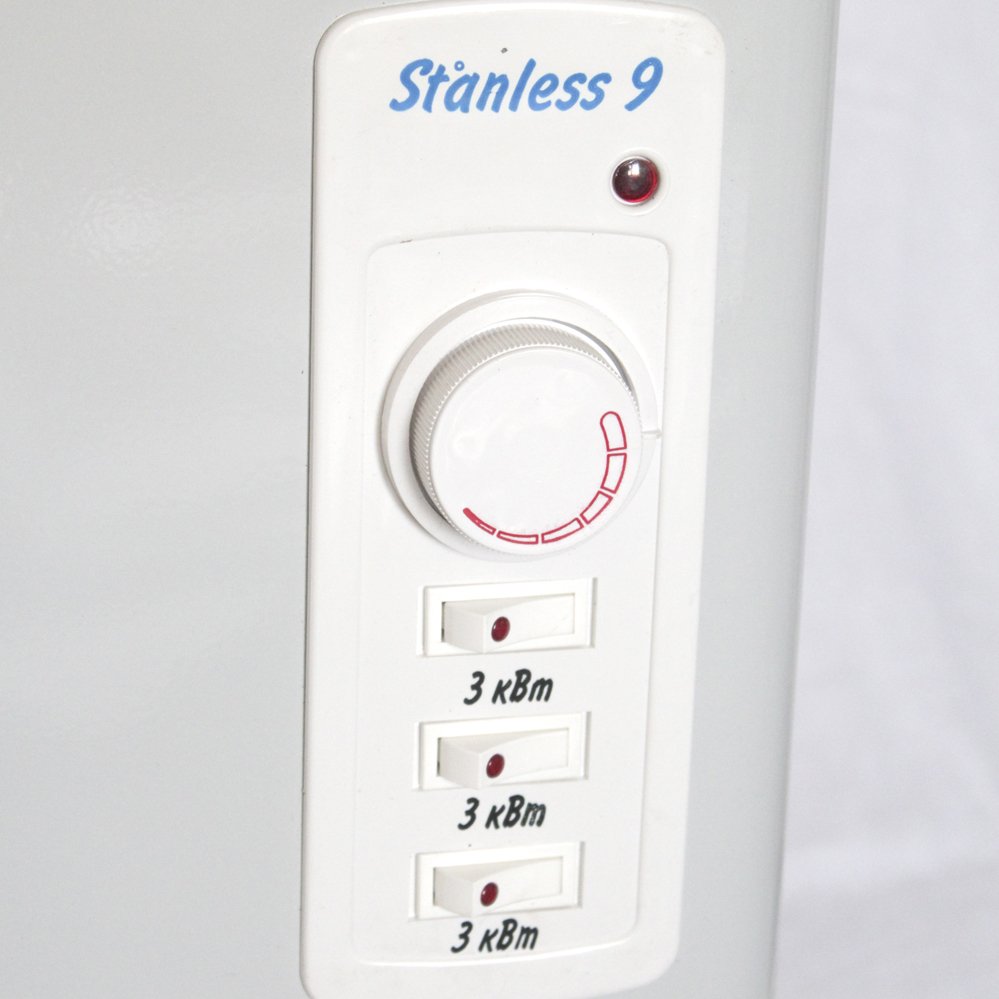

• лицевую панель с ручкой регулировки температуры, индикаторами питания и нагрева, а также выключателями блоков нагревателей;
• боковые отверстия для ввода кабеля питания и подключения регулятора температуры.

Внутри пульта управления размещены:

• контактная панель для подключения к электросети;
• клеммная колодка для выносного регулятора температуры;
• силовое реле;
• коммутирующие блоки электронагревателей;
• капиллярный термостат для поддержания заданной температуры теплоносителя.

Монтаж выполнен с использованием провода ПРКА (ТУ 16‑505.317‑76), устойчивого к температурам от –60 °C до +180 °C.

Гарантия — 1 год.
